Как сделать качественный автополив газона на даче

Назначение

Системы автополива, как правило, устанавливают на дачных участках. Использовать их можно для регулярного орошения:

• газона рядом с домом;
• сада с плодовыми или декоративными деревьями;
• растений, находящихся в теплицах;
• домашних цветов, растущих на клумбах или огороде;
• открытых грядок;
• комнатных и балконных растений в кашпо или горшках.

Используя современную систему автополива, можно сделать свой участок зеленым и красивым без особого труда. Она способствует не только равномерному поливу растений, но и увлажнению воздуха, а также очищению плодов и листьев от пыли и насекомых.

Капельный автополив – инструкция по созданию

После разбора и рассмотрения основных компонентов автополива приступим к инструкции по его обустройству.

Начнем со списка необходимых материалов и изделий:

• емкость с водой
• деревянные доски и брус или металлический профиль для создания «башни» под емкость;
• трубы или шлаги для основной магистрали,диаметр – ¾ или 1 дюйм, допускаются вариации;
• набор фитингов для труб для создания поворотов и ответвлений;
• несколько заглушек для труб основной магистрали;
• сетчатый фильтр для очистки воды;
• таймер или контроллер автополива;
• компенсированные капельницы, микротрубки диаметром 3 или 5 мм и колышки для доставки влаги к растениям (можно заменить капельной лентой);
• дополнительное оборудование – датчики, насос, отдельные краны на каждую линию полива, обратные клапана и т. д.

Схема системы капельного орошения Сейчас продают различные системы автоматического полива, но изготовление автоматики для теплицы своими руками доступно многим В качестве средства доставки влаги к корням растений используются компенсированные капельницы (расход воды в них не зависит от давления в магистрали) с ответвлениями в виде микротрубок и колышков Другой вариант – использование ленты или шланга со встроенными микрокапельницами Щелевая капельная лента Green Line

Приведем инструкцию по монтажу системы автоматического капельного полива.

Шаг 1. Составьте план. Он должен учитывать размеры теплицы, число грядок в ней и количество растений на каждой из грядок

Кроме того, нужно принимать во внимание, что разные сельскохозяйственные культуры требуют разный объем воды

Шаг 2. Соберите из металлического профиля или деревянного бруса и досок опору для емкости с водой. Сделайте врезки кранов для водопровода и магистрали автополива, затем произведите установку бака.

Пример установленного бака

Шаг 3. Подсоедините на выходе из емкости фильтр для очистки воды, а после него – таймер или контроллер автополива со встроенным ЭМ-клапаном.

Фильтр Таймер Подключение фильтра к трубе, выходящей из емкости (обозначена красной стрелкой)

Пластиковый технологический короб для фильтра, контроллера и других сложных элементов системы

Шаг 4. Проложите на грядках в теплице магистраль, при необходимости делайте ответвления при помощи фитингов. Нежелательно, чтобы трубы или шланги просто лежали на земле, устанавливайте их на специальные подпорки или колышки.

Подпорки для труб Пластиковый колышек для трубы Подключенная и разветвленная магистраль. Следующий шаг – разложить ее по грядкам теплицы

Шаг 5. Концы шлангов или трубок магистралей закройте заглушками. На изображении ниже она показана красной стрелкой.

Заглушка на конце шланга

Шаг 6. Просверлите в трубках или шлангах магистрали отверстия для подключения капельниц или лент для полива.

Сверление отверстия в шлангах

Шаг 7. Вставьте капельницы в высверленные ранее отверстия, установите микротрубки и колышки для распределения воды.

Примерная схема подключения Воткнутые в землю колышки-капельницы показаны стрелками

Шаг 8. Распределите колышки капельниц или ленты таким образом, чтобы каждое растение на грядке получало достаточно воды.

Правильное распределение капельниц

Шаг 9. Подключите к емкости водопроводную трубу.

Шаг 10. Произведите пробный пуск. Для проверки, насколько хорошо увлажняется почва, копните ее в одной из точек, где располагается колышек капельницы.

Шаг 11. Настройте таймер или контроллер на требуемую частоту и длительность полива. Если все работает нормально, то система автоматического капельного полива в теплице успешно смонтирована.

Настройка частоты и длительности полива

Исток КПК-24

Фото:https://beru.ru/

Капельная лента Исток КПК-24 , долговечное изделие, которое прослужит не один год. При возможном повреждении оно легко ремонтируется. Номинальный расход воды через капельницу составляет 1.4 литра в час. Капельницы расположены на расстоянии 30 см друг от друга, диаметр полива одной капельницы составляет также 30 см, что обеспечивает полив сплошной линией. Чтобы капельная лента не сдвигалась от корней растений при обработке почвы, рекомендуется закрепить её на земле, не пережимая течение воды. Уровень технологичности укладки предельно высокий, можно совмещать с высевом большого количества семян.

Исток Набор капельного полива КПК-24

Полив томатов в разные фазы развития

Потребность растений во влаге меняется в течение вегетации. На частоту поливов влияет:

• погода (периодичность выпадения естественных осадков);
• состав грунта (на песчаной почве поливать помидоры придется чаще);
• фаза развития растения.

Поливать томаты, сразу после высадки рассады в грунт, следует 2-3 раза в неделю, расходуя по 1,5-2 литра на куст.

В активный период роста, когда помидор наращивает зеленую массу, увеличивается и расход жидкости на каждое растение. В зависимости от высоты томата, под корень вливают от 2 до 8 л воды. Частота полива остается прежней – 1 раз в 3 дня.

Поддерживать обозначенный режим увлажнения грунта необходимо до стадии налива плодов. Когда помидоры начинают спеть, влажность почвы снижают, чтобы избежать растрескивания томатов. Поливают посадки 1 раз в неделю, выпуская по 3-5 л воды под куст.

Из-за повышенной влажности воздуха, помидоры в открытом грунте поливают реже, чем в теплице. Сигналом потребности растения во влаге служит поникание листочков и скручивание их лодочкой.

Какие бывают системы капельного полива?

Существуют такие разновидности систем: с отдельными или встроенными капельницами, ленты.

С отдельными капельницами

Главный рабочий элемент системы — пластиковое изделие с узким отверстием для подачи воды.

Выпускаются капельницы в разных исполнениях:

1. неразборные и разборные. Вторые стоят дороже, но их легче очищать от загрязнений;
2. нерегулируемые и регулируемые. У первых расход воды зависит только от давления в трубопроводе, у вторых он может варьироваться при одном и том же давлении;
3. некомпенсированные и компенсированные. В первых имеется лишь лабиринтный канал, затрудняющий своим высоким гидродинамическим сопротивлением истечение жидкости. Расход воды через такие элементы зависит от давления и потому он неравномерен по длине шланга. Компенсированные оснащены особой мембраной, благодаря которой работают одинаково на любом расстоянии от точки входа жидкости в магистраль.

Компенсированные капельницы работают только в напорных системах. В самотечных они не применяются. Монтаж капельниц происходит так: вдоль грядки укладывают шланг, обычно специальный капельный, и врезают в него элементы напротив растений.

Одна капельница может обслуживать несколько растений — 2 или 4, этот вариант реализуется так:

• к рабочему органу подсоединяют разветвитель (манифольд);
• его выходы соединяют микрошлангами (тонкими трубками) с некомпенсированными капельницами-колышками;
• устанавливают капельницы-колышки возле растений.

Капельницу-колышек можно подключить к капельному шлангу напрямую, через врезанный в него старт-коннектор. К переходнику подсоединяется микрошланг, свободный конец которого крепится к пустотелому стержню.

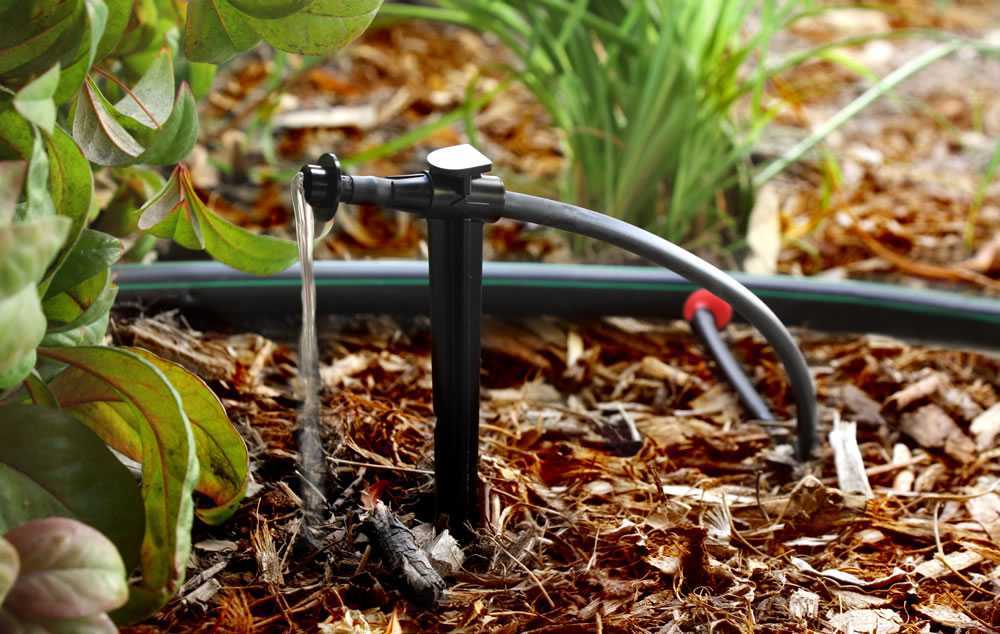

Колышки-капельницы для полива

• выдерживает высокий напор — до 6 атм.;
• долговечна;
• капельницы можно установить в любом месте, что удобно при хаотичном расположении растений.

Недостаток — сложность монтажа.

Капельный шланг со встроенными капельницами

Здесь капельницы уже установлены с определенным шагом, потому система монтируется намного быстрее и проще. Недостаток: требуется высадка растений с тем же шагом, с каким расположены элементы, подающие к ним воду.

Капельные ленты

По устройству похожи на магистраль со встроенными капельницами, но:

• в поперечном сечении они плоские;
• стоят дешевле;
• недолговечны;
• рассчитаны на давление не выше 0,8 атм.

Напрямую капельные ленты допускается подключать только к самотечной системе. К напорному водопроводу их подсоединяют через редуктор, понижающий давление.

Капельные ленты подбирают по типу, толщине стенки, шагу эмиттеров и величине приведенного диаметра, по первому признаку, изделия классифицируют на:

1. лабиринтные. Устаревший вариант;
2. щелевые. Новый тип лент. Обладает доступной стоимостью, но очень требовательны к качеству воды (легко засоряются);
3. эмиттерные. Самые дорогие, но и наиболее долговечные ленты. Стойки к наличию загрязнений в воде.

Эмиттерные капельные ленты, как и капельницы, бывают компенсированными и некомпенсированными. Шаг эмиттеров подбирается соответственно расстоянию между растениями. Для культур, высаживаемых сплошным порядком (лук, салат, морковь), приобретают ленты с расстоянием между рабочими отверстиями в 15 см. Для отдельных кустов, например, томатных, используют ленты с шагом капельниц в 30 или 40 см.

Эмиттерная лента

Толщина стенки варьируется в пределах от 0,125 мм (5 мил) до 0,381 мм (15 мил). Тонкостенная лента прослужит не более 1-го сезона. К тому же ее легко может прогрызть медведка и прочие вредители. Особенно рекомендуется приобрести ленту с толстой стенкой, если участок расположен на каменистом грунте.

Приведенный диаметр ленты может равняться:

• 16 мм: максимальная протяженность изделия составляет 250 м;
• 22 мм: длина — до 450 м.

Лучшие системы капельных линий: выбор покупателей

Капельные линии – система шлангов, снабженных капельницами для точечной подачи влаги.

Самый простой вариант – одиночная капельница, укрепленная непосредственно на шланге. Такая конструкция подходит для полива одиночного растения.

В саду, теплице или огороде стоит применять более практичную систему с выносными капельницами. К каждому распределяющему устройству подводится несколько тонких разветвителей, отводящих воду к растениям.

Капельницы могут быть регулируемыми и нерегулируемыми. Первые обеспечивают идеальный режим полива с учетом особенностей каждой культуры. Существенный минус – ручную настройку придется проводить после каждого включения. Многое зависит от рельефа участка: естественный наклон может изменить напор воды.

Нерегулируемые капельницы настраиваются автоматически. Все, что необходимо пользователю: проверить их исправность и чистоту отверстий перед первым использованием. Обычно такую проверку проводят 1-2 раза в сезон.

Качество полива зависит и от конструкции самих капельниц. Внутри может устанавливаться мембрана, регулирующая давление жидкости. Она помогает установить одинаковый напор на всех участках труб с учетом рельефа участка. Ситуация, когда одни растения будет заливать, а другие не получат воду, исключается. У компенсированных капельниц есть и минус: они не подходят для самотечных систем.

Некомпенсированные капельницы без внутренних мембран стоят дешевле. Они идеальны для ровных грядок без перепадов высот (например, тепличных).

Самыми популярными системами шлангового типа покупатели считают:

Cicle Жук от ёмкости

Недорогой комплект для капельного полива, состоящий магистрального шланга с отводом и набором капельниц, помпой, оснащенной электронным таймером, прижимов для фиксации шлангов. Подходит для участков площадью до 18 кв. м, вода подается из емкости, установленной на высоте 1 м. Обеспечивает качественный уход за 60 растениями, высаженными в открытый грунт или в теплицу. Черные пластиковые шланги предотвращают цветение воды.

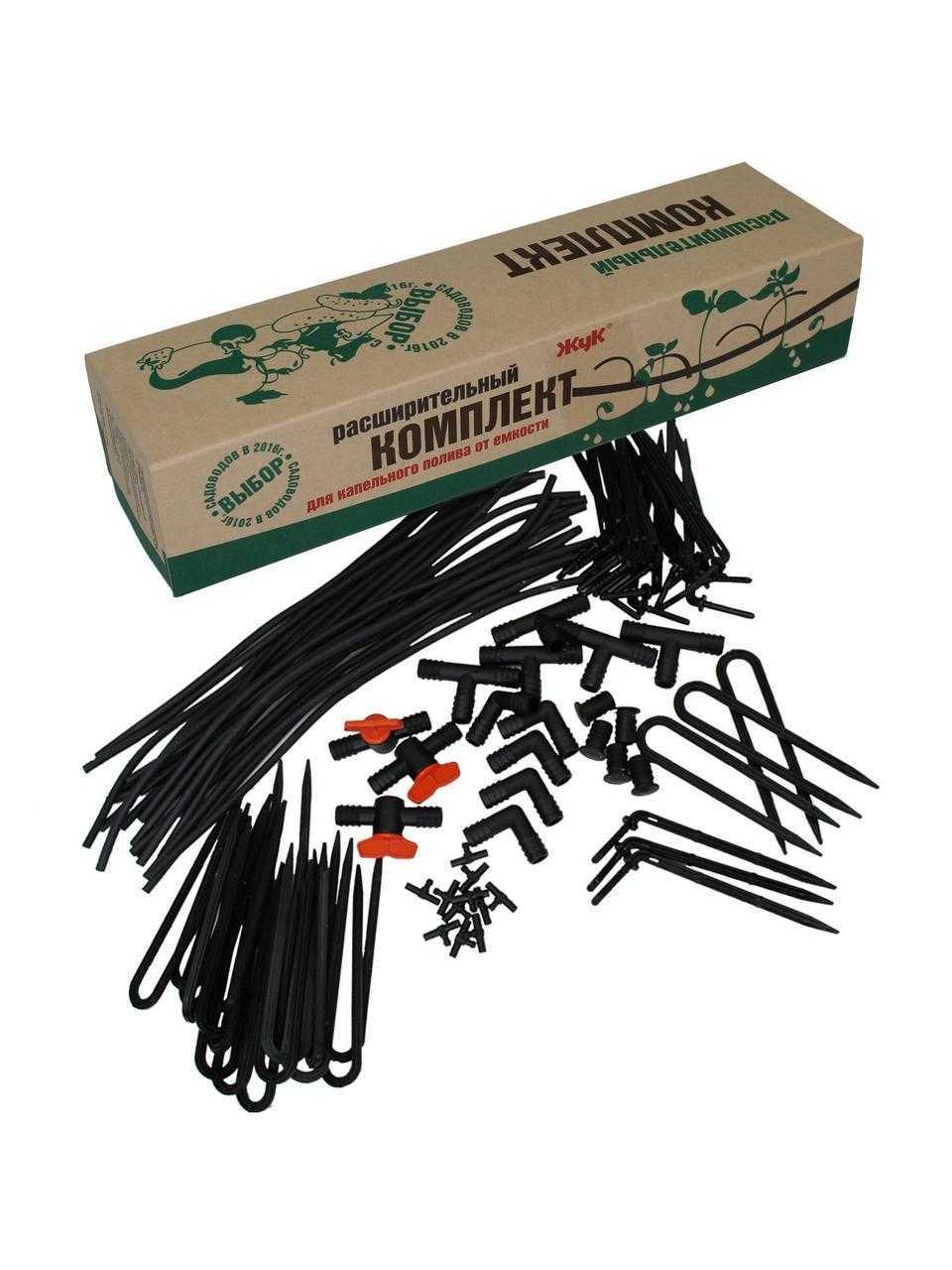

Cicle Жук в расширенной комплектации

Благодаря дополнительным шлангам и капельницам способен обеспечить полив 80 растений. В набор включены уголки, тройники и заглушки, позволяющие удобно организовать пространство и смонтировать систему самостоятельно. Инструкция проста и доступна даже начинающему садоводу. Принцип обслуживания соответствует базовому набору, но емкость с водой придется установить на большую высоту (до 2 м).

Start ЖКИ АкваДуся

Усовершенствованная система для полива любых растений: овощей, ягодников, плодовых кустов и деревьев. Может использоваться для цветников. В наборе шланги с отводами, капельницы, крепления, краны и фильтр. Помпа оснащена удобным дисплеем для настройки. Работает от емкости, приподнятой на 20-30 см от земли, расходует до 280 л воды в час. Необходим подземный монтаж.

Gigant

Система полива от емкости, рассчитанная на 74 растения. Подходит для теплиц, парников и открытого грунта, идеальна для выращивания овощных культур, ягодников. В комплекте краны, фильтр, шланги, капельницы, скобы и зажимы. Для нормальной подачи воды емкость устанавливают на высоту 1-2 м над уровнем земли. Легко устанавливается и демонтируется, служит несколько сезонов.

Cicle Жук от водопровода

Система, работающая по проточному типу. Способна обслуживать до 60 растений в теплице или открытом грунте. В наборе компенсированные капельницы, оснащенные мембранами, распределяющие и магистральные шланги, упоры, крепления, вентили, фильтр тонкой очистки. Черные полиэтиленовые шланги предотвращают цветение воды. Конструкция проста в монтаже, долговечна, может быть расширена за счет дополнительных шлангов и капельниц.

Gardena

Известный немецкий бренд, выпускающий разнообразные товары для сада. В продаже представлены готовые комплекты для теплиц и небольших грядок, включающие все необходимое: шланги, капельницы, заглушки, фильтры, таймер, помпу, крепления. Можно приобрести и отдельные элементы и собрать систему самостоятельно.

Типы дождевателей и их свойства

Рассмотрим более подробно разные виды разбрызгивателей, поскольку на рынке их представлено довольно много, и необходимо понимать, чем одни отличаются от других.

В первую очередь все поливалки делятся на выдвижные и невыдвижные. Давайте сравним эти типы устройств.

Выдвижные дождеватели размещаются в грунте и в нерабочем состоянии незаметны. Благодаря специальной конструкции при включении поднимаются наверх на высоту 15 – 20 см.

• Роторные состоят из неподвижной части и вращающейся на 360° головки с лопастями, разбрызгивающими воду. Обычно их дальность распыления достигает 7 м, но на некоторых устройствах есть опция регулировки радиуса полива.
• Веерные (статические) по форме напоминают воронку или перевернутый зонтик. Представляют собой конструкцию из выдвижного стержня, насадки и втягивающей пружины. Радиус разбрызгивания в среднем 6 м. Благодаря особому способу направления воды эти дождеватели незаменимы для участков с большими перепадами высоты и густыми насаждениями.

Невыдвижные дождеватели устанавливаются на поверхности газона и не опускаются в грунт.

• Импульсные подают воду небольшими порциями и могут менять дальность действия.
• Маятниковые имеют в основе трубу с отверстиями, покачивающуюся в разные стороны, обеспечивая тем самым качественный полив без промежутков. Дальность захвата можно регулировать на расстояние от 6 до 20 м.
• Круговые представляют собой небольшую платформу и расположенную на ней поворачивающуюся головку с насадками для распыления воды под напором. Покрывают радиус до 10 м.
• Шлангового типа – дождеватели, разработанные сравнительно недавно. Состоят из обычного шланга и небольших форсунок–разбрызгивателей, от количества которых зависит интенсивность полива.

Теперь, зная разницу между различными видами дождевателей, вы сможете выбрать наиболее подходящие для вашего типа участка и травяного покрытия.

Преимущества

Все системы автоматического полива отличаются множеством преимуществ, включая:

• простоту использования – по таймеру, при смене погодных условий или чрезмерном высыхании грунта контроллер автоматически открывает магнитные клапаны и включает водоснабжение. От вас потребуется лишь изредка проверять систему на предмет засорений и мелких неисправностей;
• широкий диапазон настроек – вы можете самостоятельно настроить необходимую площадь, режим, интенсивность и другие параметры полива, выбирая наиболее оптимальные для конкретных видов растений, местности и грунта;
• выгода – несмотря на относительно высокую стоимость, системы орошения быстро окупаются за счет значительной экономии расхода воды без потери эффективности. Кроме того, они позволяют владельцам не тратить время на полив.

Чтобы заказать проектирование систем автополива, их монтаж, обслуживание или получить больше информации, свяжитесь с нашими специалистами по телефону или с помощью соответствующего раздела на сайте. Ждем вас!

Другие (необязательные) элементы системы

Если вы собираетесь при помощи капельного орошения подавать на грядки еще и удобрения, вам обязательно понадобится инжектор Вентури либо другое устройство, смешивающее минеральную подкормку с водой. Подробнее о них и о самой фертигации вы прочтете здесь. Полная автоматизация пригодится в том случае, если участок полива обширный. Для этого потребуется приобрести контроллер или блок автоматики. Контроллер можно устанавливать только для одной зоны орошения, то есть культуры, высаженные в этой части, должны поглощать примерно одинаковое количество жидкости. А вот блок автоматики способен контролировать сразу несколько зон с разными уровнями потребности во влаге. Моделей обоих устройств достаточно, поэтому подбирать их стоит сугубо из их мощности и ваших денежных возможностей. Модернизировать капельное орошение можно еще при помощи одного девайса – датчика дождя. Отслеживая уровень увлажненности грунта, он либо подает при необходимости жидкость, либо следит, чтобы система вовсе не включалась. Разумеется, такое устройство подходит лишь для открытого грунта.

  Не знаете ничего о том, что такое капельный полив, какой выбрать? Отзывы говорят о том, что покупные системы продаются сразу в комплекте и вам не придется приобретать каждую деталь отдельно, учитывая множество разных факторов и особенностей каждой из них. Но не забудьте о том, что и своими силами сделать его возможно, ведь ничего сложного в этом нет, а приобретать датчики и контроллеры необязательно. Одинаково хорошо работает как самая простая самотечная система из бочки и шлангов, так и полностью готовая. Разница состоит лишь в том, насколько полная автоматизация орошения вам требуется.

Особенности автоматических систем

Автоматическая система капельного полива работает без участия пользователя.

Команду на подачу воды выполняет блок управления (контроллер), который посредством сенсоров отслеживает параметры окружающей среды:

• влажность грунта;
• наличие дождя;
• температуру воды (полив холодной водой растениям противопоказан);
• давление в трубопроводе.

Предусмотрены широкие функции по программированию устройства: можно на разные дни устанавливать свой режим полива. Есть модели с модулем GSM, управляемые удаленно с мобильного телефона.

Контроллер управляет работой водопроводного крана, оснащенного соленоидом. При подаче питания на катушку соленоида она втягивает сердечник и клапан открывается — начинается полив.

Расчёт объёма воды

Но мало определиться с особенностями конструкции, требуется еще и определить, какое количество воды будет проходить через самодельный микрокапельный канал. Это нужно для оценки количества жидкости. Впоследствии такие данные позволят установить, какой источник лучше всего, как использовать комбинации этих источников в различных ситуациях.

Но есть и другой нюанс, который не учитывается многими людьми, хотя и становится причиной массы неудач. Дело в том, что в погоне за максимальной экономией водных ресурсов часто их расход делают неоправданно малым, не обеспечивающим потребности растений. Именно подобные ошибки дают основание для утверждения о неправильности капельного орошения.

Грамотный расчет подразумевает анализ таких обстоятельств, как:

• внутренняя температура воздуха;
• уровень его влажности;
• вид и сорт культуры;
• интенсивность подсветки.

Если обратиться к специальной литературе, можно попросту испугаться сложностей. Профессиональные агрономы, описывая эту методику, свободно оперируют «уравнениями Пеннманна», ссылаются на использование тензиометров и потенциометров. Солидные фирмы, организуя парниковые хозяйства, применяют очень сложное оборудование, которое позволяет проконтролировать даже колебания изменения размеров стеблей в течение суток. Но даже опытные специалисты не имеют пока методики, которая позволила бы заблаговременно прогнозировать затраты жидкости. Потому пытаться воспроизвести тот же уровень в частном хозяйстве и сложно, и дорого, а потому неоправданно.

Выходом оказывается применение данных о потребности отдельных культур в воде, которые приводятся в ботанических и агротехнических справочниках. Однако все же ограничиться такими сведениями не выйдет

Очень важно учесть, какова минимальная влагоемкость земли, в которой выращивают растения. В зависимости от химического состава и механической структуры почв такая характеристика может быть очень разной, а установить ее точное значение можно лишь в лаборатории

Следующий важный параметр расчета – это частота капельного полива. Для вычисления его, кроме минимальной влагоемкости, нужно знать ее предельный показатель, а также так называемую влажность увядания. Минимальная влагоемкость определяется так: это состояние почвы, когда капилляры на 100% насыщены водой, а в порах присутствует воздух. Именно такой баланс считается наилучшим, и именно к нему следует стремиться всем земледельцам. Предельной влагоемкостью называется такое состояние, когда и поры, и капилляры обильно увлажнены.

Что касается влажности увядания, то тут все тоже просто, несмотря на кажущуюся наукообразность термина. Это такая ситуация, при которой грунт очень сух, и разница давления не позволяет обеспечить осмотическое поступление воды. В результате любая культура быстро теряет тонус и даже погибает. Что хуже всего, даже повышение интенсивности полива или последующая добавка влаги почти не исправляют положение дел. Для плотной глины или тяжелого песка наивысшая влагоемкость почти совпадает с влажностью увядания.

Переменными величинами для точного расчета потребности в воде являются:

• потребление воды отдельными растениями конкретного сорта;
• количество рядов;
• плотность посадки;
• продолжительность ежесуточного полива.

«Без воды и ни туды и ни сюды»

Так пели в советском фильме и невозможно это опровергать. Источниками воды могут выступать:

• центральный водопровод, в котором вода есть всегда (почти);
• водопровод дачного общества, в котором вода подается по времени;
• колодец или скважина;
• пруд, озеро, река, то есть природный водоем;
• емкость с накоплениями дождевых осадков, дренажных вод или наполненная из водопровода.

Чистая и теплая вода нравится всем

Вода — она и есть вода: казалось бы, какая разница? Различия в ее чистоте, объеме, температуре и давлении.

В том случае, когда мы имеем дело с не совсем чистой водой, то есть из водоема или емкости, а мы используем капельный полив, придется установить специальный фильтр. Иначе капельницы быстро засорятся.

Температура также важна: многие растения не любят прохладную воду. Источник холодной воды — скважина или колодец. Проблема решается естественным нагревом воды в накопительной емкости. Заметим, что при орошении ночью разница температур жидкости и растений заметно меньше, так что этот положительный фактор можно использовать. Также при распылении воды мелкими каплями она успевает прогреться при соприкосновении с воздухом. Такое обстоятельство обязательно принимаем на заметку.

Желательно иметь воды побольше и напор посильнее

Давление воды имеет неоднозначные свойства. Например, при использовании капельного орошения оно не должно превышать двух атмосфер. Слишком высокое давление компенсируется установкой редуктора. Наоборот, при использовании спринклеров (распылителей) с выдвижной частью потребуется давление воды в системе порядка двух атмосфер. Поднять напор можно с помощью дополнительного насоса.

Объем запаса воды также неоднозначен. Так, при использовании капельного полива из емкости, размер последней определяет продолжительность орошения. Если заготовлено правильное количество жидкости, процесс закончится в нужный момент, и мы получим простейшую автоматическую систему. Наоборот, при установке распылителей, для их нормальной работы, придется соизмерять расход воды и количество последних с возможностями водопровода. В худшем случае, спринклеры просто не сработают или не охватят заданную площадь.

Технические решения при обеспечении водой

Все варианты с отсутствием водопровода предусматривают применение насосной станции или просто насоса. Насосная станция обеспечит постоянное давление воды в системе, но стоит денег и требует обслуживания. Дешевле установить обыкновенный, например, дренажный или погружной насос и закачивать воду в емкость. Кстати, в емкости вода прогреется.

Процесс включения и отключения насоса можно автоматизировать своими руками. Для этого на емкость устанавливается поплавок клапана от обыкновенного унитаза. Поплавок может управлять концевым выключателем. Насос подключается к выключателю через таймер. В противном случае дребезг контактов выключателя выведет насос из строя.

При наполнении емкости из дачного водопровода можно установить упомянутый клапан от унитаза на подающую магистраль. Таким образом, емкость наполнится водой автоматически до нужного уровня во время Вашего отсутствия.
